Ehilà! In qualità di fornitore di valvole a sfera di tipo V, ho visto in prima persona come il design della porta a V di queste valvole possa avere un enorme impatto sul controllo del flusso. In questo blog analizzerò esattamente come questo design unico influenza il modo in cui i fluidi si muovono attraverso un sistema.
Cominciamo dalle basi. La valvola a sfera di tipo AV è un tipo di valvola a un quarto di giro che utilizza una sfera con una tacca a forma di V al suo interno. Questa porta a V è la chiave delle sue speciali capacità di controllo del flusso. A differenza di una normale valvola a sfera con design a passaggio totale o ridotto, la porta a V crea un orifizio variabile mentre la valvola ruota.
Uno degli effetti più significativi del design della porta a V riguarda le caratteristiche del flusso. La porta V fornisce una caratteristica di flusso uguale percentuale. Che cosa significa? Ebbene, significa che ad una variazione costante dell'apertura della valvola corrisponde una variazione proporzionale della portata. Ad esempio, se apri la valvola del 10%, la portata aumenterà di una certa percentuale costante per tutto l'intervallo di apertura della valvola. Ciò è estremamente utile nelle applicazioni in cui è necessario un controllo preciso della portata, come negli impianti di lavorazione chimica dove è necessario miscelare sempre la giusta quantità di sostanze chimiche.
In termini di capacità di flusso, il design della porta a V offre un'ampia gamma di portate. A aperture basse, la piccola area dell'intaglio a V limita il flusso, consentendo un controllo molto preciso di piccole quantità di fluido. Quando la valvola si apre ulteriormente, l'area dell'intaglio a V aumenta rapidamente, consentendo il passaggio di un grande volume di fluido. Ciò rende le valvole a sfera di tipo V adatte sia per applicazioni di strozzamento, in cui è necessario regolare la portata con precisione, sia per applicazioni on-off, in cui è necessario arrestare completamente o consentire il flusso completo.
Un altro aspetto importante è l'azione di taglio fornita dalla porta a V. Quando la valvola si chiude, il bordo affilato dell'intaglio a V taglia eventuali solidi o materiali fibrosi presenti nel fluido. Questo è un grande vantaggio in settori come il trattamento delle acque reflue o la produzione di pasta di legno e carta, dove il fluido può contenere detriti. L'azione di taglio aiuta a prevenire l'intasamento e garantisce il regolare funzionamento della valvola.
Ora parliamo di come il design della porta a V influisce sulla caduta di pressione. La caduta di pressione è la perdita di pressione che si verifica quando il fluido scorre attraverso una valvola. In una valvola a sfera di tipo V, la caduta di pressione è relativamente bassa rispetto ad altri tipi di valvole, soprattutto a portate elevate. La forma aerodinamica dell'intaglio a V consente al fluido di fluire più agevolmente, riducendo la turbolenza e minimizzando così la perdita di pressione. Ciò è vantaggioso perché significa che viene sprecata meno energia per spingere il fluido attraverso la valvola, il che può portare a un risparmio sui costi a lungo termine.
Anche il design della porta a V ha un impatto sulle prestazioni di cavitazione della valvola. La cavitazione è la formazione e il collasso di bolle di vapore in un fluido a causa delle variazioni di pressione. Potrebbe causare danni alla valvola e ad altri componenti del sistema. Il design della porta a V aiuta a ridurre la cavitazione fornendo un cambiamento più graduale nell'area del flusso e nella pressione. La transizione graduale dalla piccola tacca a V alle aperture basse all'area più ampia alle aperture alte aiuta a prevenire i rapidi cambiamenti di pressione che possono portare alla cavitazione.
Rispetto ad altri tipi di valvole, il design della porta a V di una valvola a sfera di tipo V offre alcuni vantaggi unici. Ad esempio, rispetto a una valvola a globo, utilizzata anche per il controllo del flusso, la valvola a sfera di tipo V ha una caduta di pressione inferiore e tempi di apertura e chiusura più rapidi. E rispetto a una valvola a saracinesca, utilizzata principalmente per il servizio on-off, la valvola a sfera di tipo V offre migliori capacità di strozzamento.

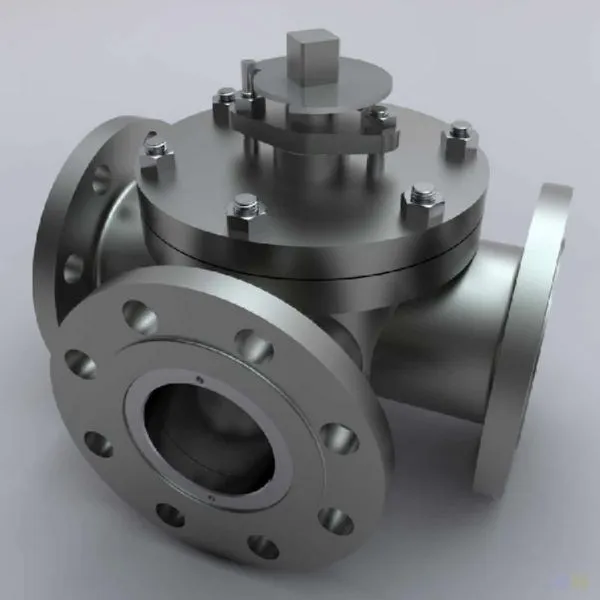

Se stai cercando una valvola in grado di gestire una varietà di esigenze di controllo del flusso, potresti essere interessato anche al nostroValvola a sfera a tre vie. È un'ottima opzione per le applicazioni in cui è necessario deviare o miscelare i flussi di fluido. Offriamo ancheValvola a sfera con perno forgiatoEValvola a sfera forgiata con flangia, noti per la loro durata e prestazioni elevate in ambienti difficili.
In conclusione, il design della porta a V di una valvola a sfera di tipo V rappresenta un punto di svolta quando si tratta di controllo del flusso. Offre caratteristiche di flusso precise, un'ampia gamma di portate, azione di taglio, bassa caduta di pressione e buone prestazioni di cavitazione. Che tu operi nel settore chimico, nel trattamento delle acque o in qualsiasi altro settore che richieda un controllo accurato del flusso, una valvola a sfera di tipo V con il suo esclusivo design con porta a V potrebbe essere la soluzione perfetta per le tue esigenze.
Se sei interessato a saperne di più sulle nostre valvole a sfera di tipo V o su altri prodotti di valvole, non esitare a contattarci. Siamo qui per aiutarti a trovare la valvola giusta per la tua applicazione specifica e possiamo fornirti tutto il supporto tecnico di cui hai bisogno. Iniziamo una conversazione su come possiamo migliorare insieme il vostro sistema di controllo del flusso.
Riferimenti
- "Manuale delle valvole: principi e applicazioni" di ASM Anwar
- "Manuale sul controllo del flusso" di Gerald L. Morrison
